性能与特点：

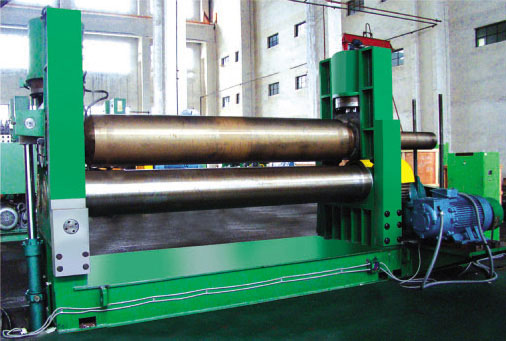

本级结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿啮合，为卷制板材提供扭矩。
技术参数：
|
规格型号 |
最大卷板
厚度
mm |
最大卷板
宽度
mm |
板材屈服
极限
mm |
卷板速度
m/min |
满载最小
卷板直径
mm |
上轴
直径
mm |
下轴
直径
mm |
两下轴
中心距
mm |
主电机
功率
Kw |
|
W1-6x1500 |
6 |
1500 |
245 |
5 |
450 |
160 |
160 |
250 |
4 |
|
W1-6x2000 |
6 |
2000 |
245 |
4.5 |
450 |
185 |
170 |
250 |
5.5 |
|
W1-3x3200 |
3 |
3200 |
245 |
4.5 |
450 |
185 |
170 |
250 |
5.5 |
|
W1-12x2000 |
12 |
2000 |
245 |
4 |
600 |
240 |
180 |
280 |
7.5 |
|
W1-8x2500 |
8 |
2500 |
245 |
4 |
600 |
240 |
180 |
280 |
7.5 |
|
W1-12x3000 |
12 |
3000 |
245 |
4 |
700 |
280 |
250 |
359 |
11 |
|
W1-16x2500 |
16 |
2500 |
245 |
4 |
700 |
280 |
240 |
359 |
11 |
|
W1-20x2000 |
20 |
2000 |
245 |
4 |
700 |
280 |
240 |
359 |
11 |
|
W1-25x2000 |
25 |
2000 |
245 |
4 |
850 |
330 |
270 |
440 |
15 |
|
W1-20x2500 |
20 |
2500 |
245 |
4 |
850 |
340 |
280 |
440 |
15 |
|
W1-16x3200 |
16 |
3200 |
245 |
4 |
850 |
340 |
280 |
440 |
15 |
|
W1-25x2500 |
25 |
2500 |
245 |
4 |
1200 |
360 |
290 |
480 |
22 |
由于产品在不断的改进中，祥本技术参数如有改动，恕不另行通知,以随机技术文件为准。
